ДПК-1/1-3-220-М, АМ-8, АКБ LEOCH DJM12100


ДПК-1/1-3-220-М, АМ-8, АКБ LEOCH DJM12100
Артикул: ДПК-1/1-3-220-М
Цена: 0,0руб

Стоимость товара в розницу: 0,0руб

Показать продукт знакомым в социальной сети

Однофазные модели  ДПК-1/1-3-220 предназначены для безаварийного электропитания стабилизированным синусоидальным напряжением 220 В для автономного энергоснабжения котельного и скважинного оборудования.

Построение по схеме с двойным преобразованием (double convertion или on-line) обеспечивает выходное напряжение синусоидальной формы, как при работе от электросети, так и в автономном режиме, причем переход с сети на аккумуляторную батарею (АКБ) и обратно происходит мгновенно и без отклонений параметров выходного напряжения от номинала, а корректор коэффициента мощности обеспечивает практически синусоидальную форму потребляемого из электросети тока.
Встроенная микропроцессорная система контроля обеспечивает оптимальный режим заряда и защищает АКБ от недопустимо глубокого разряда, что продлевает срок службы аккумуляторов.
Подключенный к электросети ИБП заряжает АКБ, независимо от того, включен он или нет.
Выходной инвертор формирует "виртуальную" фазу и "виртуальную" нейтраль, что необходимо для надежной работы электронных блоков управления отопительных котлов.
Возможность включения от АКБ без электросети ("холодный пуск").
Внутренняя электронная защита ИБП от перегрузки и короткого замыкания в нагрузке и входной автоматический предохранитель.
Автоматический переход в режим "БАЙПАС" при перегрузке, внутреннем перегреве и восстановление нормального режима.
Светодиодная индикация режимов работы, шкала степени нагрузки при работе от электросети и остаточного заряда АКБ при работе в автономном режиме.
Звуковая сигнализация работы в автономном режиме (прерывистый сигнал, отключаемая), сигнализация разряженной АКБ (непрерывный звук, не отключаемая).
Входящее в комплект ПО "ИБП-Монитор" позволяет контролировать режим работы ИБП, состояние АКБ, температуру внутри корпуса, параметры входного и выходного напряжений, степень нагрузки и сохранять историю значений этих параметров.

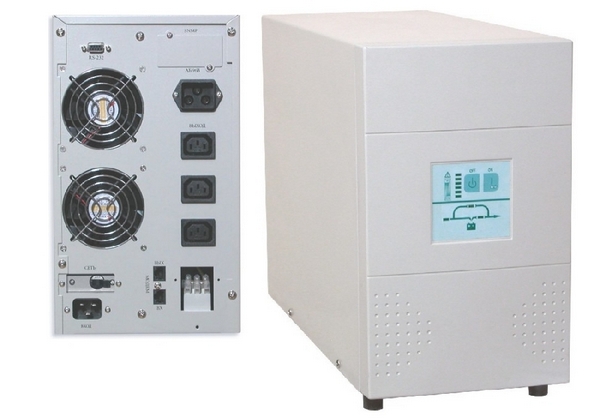

Модели, предназначенные для установки на горизонтальную поверхность, выпускаются в металлическом корпусе с пластиковой передней панелью, на которой расположены светодиодные индикаторы, кнопки включения и выключения. На задней панели установлены: разъем для подключения сетевого кабеля, автоматический предохранитель, разъемы для подключения нагрузки (IEC/SAA) - 3шт., клеммная колодка для подключения нагрузки, вентиляторы принудительного охлаждения, разъем для подключения внешней АКБ напряжением 96 В.
Емкость внешней АКБ для работы с моделями "М" выбирается с учетом мощности нагрузки и желаемого времени автономной работы. Мы предлагаем герметизированные кислотно-свинцовые аккумуляторные батареи LEOCH емкостью 100 Ач со сроком службы не менее 10 лет.
Для установки и соединения АКБ выпускаются аккумуляторные модули АМ, в комплект которых входит: металлический легко сборный корпус с установленным автоматическим предохранителем, кабель для подключения АКБ к ДПК и перемычки.




Инструкция по эксплуатации ДПК



Модель

 ДПК-1/1-2-220

 ДПК-1/1-3-220

Электрические параметры

Мощность подключенной нагрузки, ВА (вт), не более

2000 (1400)

3000 (2100)

Выходное напряжение, В

220 ± 2%

Диапазон входного напряжения без перехода на АКБ, В
  - при нагрузке < 50%
  - при нагрузке 50% ÷ 75%
  - при нагрузке > 75%


118 ÷ 300
140 ÷ 300
160 ÷ 300

Допустимый диапазон частоты входного напряжения, Гц

46 ÷ 54

Коэффициент искажения формы выходного напряжения, не более, %
  - при работе на линейную нагрузку
  - при работе на нелинейную нагрузку


3
5

Потребляемая мощность в режиме "холостого хода", вт

60

КПД при номинальной нагрузке, не менее, %
  - в режиме "БАЙПАСС"
  - в инверторном режиме


97
88

Время работы в автономном режиме,  мин, не менее
  - при 100 % нагрузки
  - при 50 % нагрузки


9,5
21


6
17,5

Перегрузочная способность при нагрузке (время до перехода в "БАЙПАС")

< 110% длительно
110% ÷ 150% (30 с)
> 150% (200 мс)

Напряжение внешней аккумуляторной батареи, В

96

Ток заряда внешней АКБ, А

5

Рекомендуемая емкость внешней АКБ, Ач, не более

150

Весогабаритные параметры

Масса, не более, кг

  - горизонтальная модель без аккумуляторов


15


16

Размеры (В×Ш×Г), мм
  - горизонтальная модель


450×200×340

Условия эксплуатации

Время непрерывной работы

Не ограничено

Температурный диапазон эксплуатации, °C

+5…+35

Относительная влажность воздуха, не более, %

95

Срок службы, лет

10

Гарантийный срок, месяцев

12





В таблице, приведенной ниже, дано расчетное время автономной работы ИБП ДПК-1/1-2-220-М и ДПК-1/1-3-220-М с внешней АБ напряжением 96 В, состоящей из восьми, соединенных последовательно, моноблоков напряжением 12 В



Для ДПК-1/1-2-220 и ДПК-1/1-3-220

Только для ДПК-1/1-3-220

Ем-
  кость,
Ач

Мощность нагрузки, ВА

  150

  300

  500

  750

  1000

  1250

  1500

  1750

  2000

  2250

  2500

  2750

  3000

100

44,7

час

21,9

час

13,1

час

8,8

час

6,6

час

5,3

час

4,4

час

3,8

час

3,3

час

2,9

час

2,6

час

2,4

час

2,2

час
